炭化ケイ素 (SiC) さまざまな分野で基板の重要性がますます高まっています, 優れた特性により、特にパワーエレクトロニクスにおいて. SiC, ワイドバンドギャップ半導体, 従来のシリコンに比べてさまざまな利点があります, より高い電力効率を含む, より高い温度耐性, 信頼性の向上. これらの特性により、SiC 基板は先進技術システムの開発における重要なコンポーネントとなっています。.
炭化ケイ素の基礎 (SiC) 基板
炭化ケイ素, SiCと略されることが多い, ケイ素と炭素の化合物です. 基板として, デバイスや回路が形成される基盤として機能します。. SiC 基板は、その独特の物理的および電子的特性により、パワーデバイスに理想的なプラットフォームを提供します.
SiC基板のユニークな特性
SiC 基板には、他の材料とは異なるいくつかの特性があります。. これらには以下が含まれます:
- 広いバンドギャップ: SiCのバンドギャップは 3.26 eV, シリコンよりも大幅に大きい 1.12 eV. より広いバンドギャップにより、より高い電圧と温度での動作が可能になります.
- 高熱伝導率: SiC は高温に耐えることができます, 高出力アプリケーションに最適です.
- 高分解能フィールド: これにより、高電圧に耐えることができるデバイスが可能になります, より高出力のデバイスの生産につながる.
- 低い固有キャリア濃度: この特性により漏れ電流が低減されます。, デバイスの効率と信頼性の向上.
これらの特性により、SiC はパワーデバイス用の優れた材料となります。, 業界での採用増加につながる.
SiC基板の応用例
SiC 基板のユニークな特性により、さまざまな用途に適しています。, 特にパワーエレクトロニクス分野では. SiC 基板が大きな影響を与えている主要な分野をいくつか紹介します。:
パワーデバイスのSiC基板
炭化ケイ素のユニークな特性により、パワーデバイス用途に理想的な選択肢となります。, 高温の場所, 高電圧, 多くの場合、効率的なパフォーマンスが要求されます. ここ, SiC基板を活用した主要なパワーデバイスのいくつかを調査します.
金属酸化物半導体電界効果トランジスタ (MOSFET)
SiC ベースの MOSFET は、その優れた性能特性により、パワー アプリケーションでの人気が高まっています。. シリコン製のものよりも高い温度と電圧で動作できます。, 大規模な冷却システムの必要性を軽減し、より効率的な冷却システムを実現します。. さらに, SiC MOSFETはスイッチング速度が速い, より効率的な動作と小型化につながります。, よりコンパクトな設計.
絶縁ゲートバイポーラトランジスタ (IGBT)
IGBT は伝統的にシリコンで作られてきましたが、, SiC 基板の使用にはいくつかの利点があります. SiC ベースの IGBT はより高い電圧と温度に対応できます, 高出力アプリケーションに最適です. 伝導損失も低い, より効率的な運用につながります.
ダイオード
SiC ダイオードは、SiC の特性を利用した別のタイプのパワー デバイスです。. 順方向電圧降下が低い, つまり、動作中のエネルギー損失が少なくなります. これにより、効率が向上し、高周波での性能が向上します。.
電気自動車のSiC基板
の出現 電気自動車 (EV) 効率的な需要の急増につながっています, 高性能パワーエレクトロニクス. SiC基板はこの需要を満たす上で重要な役割を果たしています, より効率的なシステムの開発に貢献します。, 信頼性のある, 小型EV用電源システム.
EVパワーエレクトロニクス
EV のパワー エレクトロニクス システムは、車両全体の電気エネルギーを変換および制御します。. これには、モーターを駆動するためのバッテリー電力の変換が含まれます。, バッテリーを充電する, さまざまなコンポーネント間のエネルギーの流れを制御します. これらのシステムのパワーデバイスの作成には SiC 基板が使用されます, 優れたパフォーマンスと効率を提供する.
EV充電システム
SiC基板はEV用充電システムの製造にも使用されています. これらのシステムは、車両のバッテリーを充電するために、グリッドからの AC 電力を DC 電力に変換する必要があります。. SiC ベースのパワーデバイスにより、これらのシステムがより効率的に動作できるようになります, 充電時間とエネルギー損失を削減.
再生可能エネルギーシステムにおけるSiC基板
再生可能エネルギーシステム, 太陽光発電インバータや風力タービンなど, SiC基板の使用からも恩恵を受ける. これらのシステムには効率的なことが必要です, 高電力レベルと過酷な動作条件に対応できる信頼性の高いパワー エレクトロニクス.
太陽光発電インバータ
太陽 インバーターは、ソーラーパネルで生成された DC 電力を、家庭で使用したり、送電網にフィードバックしたりできる AC 電力に変換します。. SiC ベースのパワーデバイスにより、これらのインバータがより効率的に動作できるようになります, エネルギー損失を削減し、システム全体のパフォーマンスを向上させます.
風力タービン
風力タービンにおいて, SiC 基板は、タービンによって生成された電気エネルギーを変換および制御するパワー エレクトロニクス システムで使用されます。. SiC は高電圧と高温に対応できるため、この用途に最適です, 効率と信頼性の向上.
SiC基板の製造工程
高品質の SiC 基板の製造は、精度と専門知識を必要とする複雑なプロセスです. このセクションでは、製造プロセスに含まれる手順を詳しく説明します。, 直面した課題, そして開発されたソリューション.
炭化ケイ素の形成

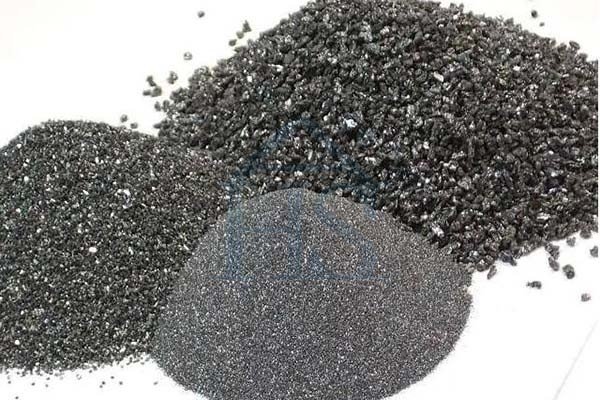

製造プロセスは炭化ケイ素の形成から始まります. これは通常、アチソンプロセスと呼ばれる方法を通じて実現されます。, 珪砂と炭素の混合物を高温に加熱するところ. 反応によりSiCと一酸化炭素が生成されます。. 形成されるSiCは大きな形状をしています。, 六方晶系の結晶構造.
SiC基板の作製

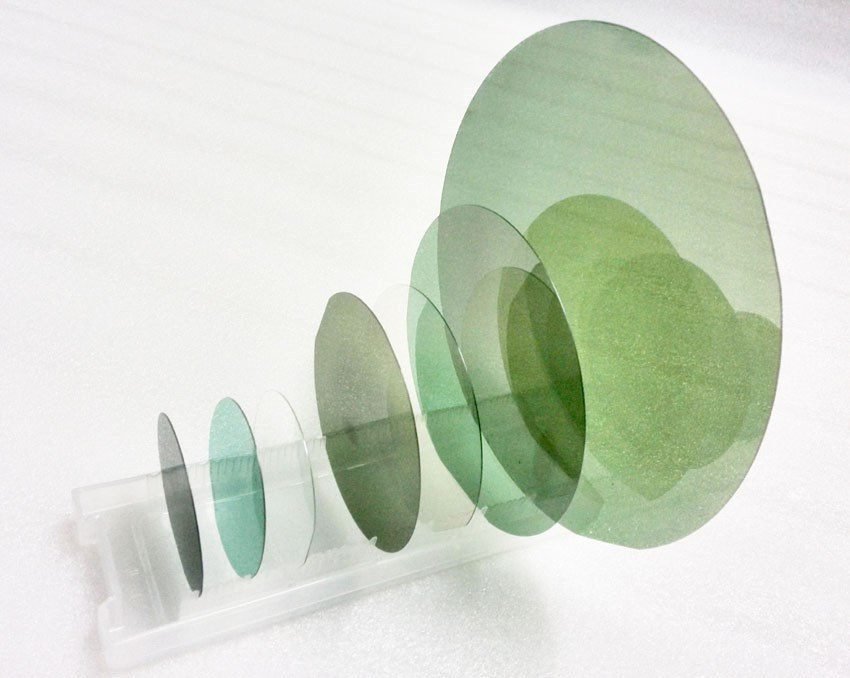

大きなSiC結晶, ブールとして知られる, 次に、薄いウェーハにスライスして基板を作成します. このスライス工程は, ウェハーリングとして知られる, ダイヤモンドワイヤーソーの使用が含まれます. その後、ウェーハを研磨して滑らかな表面を実現します。.
エピタキシャル層の堆積
次のステップは、基板上にエピタキシャル層を堆積することです。. これは、次のような方法を使用して基板上に成長させた SiC の薄い層です。 化学蒸着 (CVD). エピタキシャル層は、電気的活動が発生するデバイスの活性層を形成するため重要です。.
SiC基板製造における課題と解決策
SiC 基板には多くの利点がありますが、, 彼らの製造プロセスには課題がないわけではありません. 大きな問題の 1 つは、結晶構造内の欠陥の存在です。, 基板上に構築されたデバイスのパフォーマンスに悪影響を与える可能性があります。. 長年にわたって, メーカーはプロセスと品質管理を改善することで、これらの欠陥を減らすことに大きな進歩を遂げました。.
もう一つの課題は製造コストです. 工程が複雑で原材料費が高いため、, SiC基板はシリコン基板よりも高価です. でも, 需要が増加し、生産が拡大するにつれて, コストは下がると予想される.
これらの課題にもかかわらず, SiC 基板の利点は困難をはるかに上回ります. テクノロジーが進歩し、高性能が求められるようになったことで、, 効率的なデバイスは成長を続けています, SiC基板の需要は増加すると予想される.
ケーススタディ
SiC基板の影響と可能性を説明するため, 実際のアプリケーションとケーススタディをいくつか見てみましょう.
ケーススタディ 1: 電気自動車
大手電気自動車メーカーは、車両を SiC ベースのパワー エレクトロニクスに切り替えることを決定しました. この切り替えにより、 10% 航続距離の増加, a 50% 充電時間の短縮, そして 30% パワーエレクトロニクスシステムの小型化. これらの改善は、SiC 基板の優れた性能特性に直接起因しています。.
ケーススタディ 2: 太陽光発電システム
太陽光発電システムのメーカーは、自社のパワーコンディショナーにSiCベースのパワーデバイスを組み込みました. これにより、 15% 電力変換効率の向上, エネルギー損失を削減し、太陽光発電システムの全体的なパフォーマンスを向上させます。. SiC 基板の使用により、メーカーはインバーターのサイズを縮小することもできました。, よりコンパクトで設置が簡単になります.
結論
より多くの業界がSiC基板の利点を認識するにつれて, 用途の拡大が期待される. 拡大の可能性のある分野には航空宇宙が含まれる, 防衛, と電気通信, SiC のユニークな特性が大きな利点をもたらす可能性がある場合.
結論は, SiC基板はパワーエレクトロニクスの進歩における重要なコンポーネントです. そのユニークな特性とそれがもたらす利点により、それらはテクノロジーの将来にとって有望な材料となっています。. 私たちは可能性の限界を押し広げ続けます, 私たちの世界を形作る上での SiC 基板の役割は否定できません.
